三元前驱体反应釜

三元前驱体反应釜

简介:常州市尔邦干燥设备有限公司是从事三元正极材料非标设备,其中三元前驱体反应釜新型结构设计合理,实现反应釜与外部气氛的完全隔绝,减少了机械摩擦,减少了维护保养费用,完全符合三元前驱体的生产要求,干燥设备和制粒机械的研究、开发及制造的专业性厂家,是目前国内生产干燥设备品种较多、规格较全的企业。

详细说明

    常州市尔邦干燥设备有限公司是从事三元正极材料非标设备,其中三元前驱体反应釜新型结构设计合理,实现反应釜与外部气氛的完全隔绝,减少了机械摩擦,减少了维护保养费用,完全符合三元前驱体的生产要求,干燥设备和制粒机械的研究、开发及制造的专业性厂家,是目前国内生产干燥设备品种较多、规格较全的企业。

    我公司吸收国内外的先进技术与经验,严格按国家GMP的要求设计、开发、生产、安装和服务于一体,同时严格按照ISO9001国际质量体系标准实施,确保了产品质量。在干燥设备的开发、研究中不断地创新及改造,设计制造了一系列工艺先进且节能的产品。并根据市场的需要研制开发了四十多种干燥、制粒、混合、除尘系列,产品广泛适用于制药、化工、食品、轻工等行业工业原料或产品的干燥除湿,深受用户好评。欢迎客户带料试验和考察。


1.1 特点介绍:

    三元前躯体中试系统用来合成前躯体的,主要是通过把盐溶液、碱溶液、氨水溶液通过计量泵按照一定的比例络合共沉淀反应实现的。整个过程中反应好的浆料会从反应釜溢流出来,然后经过过滤、洗涤、过滤、干燥一系列过程,最终产出成品前躯体材料,目前三元前驱体产品高品质的定位为物理指标Na《100ppm;S《1200ppm;磁性异物《20ppb(出口三星/LG标准);所以对于设备的选型与定制极为重要,直接决定你的产品定型与品质控制要求。


1.2 系统工序流程图




1.3三元前驱体工艺流程图如下:

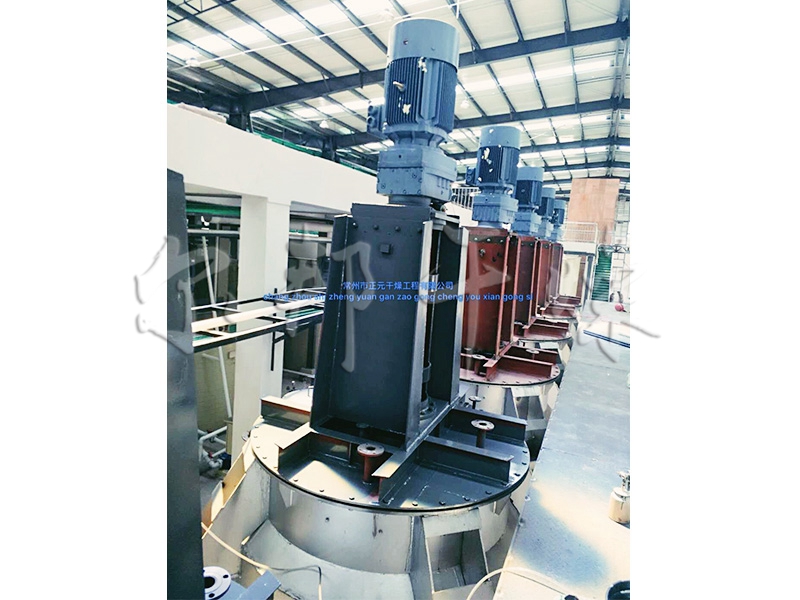

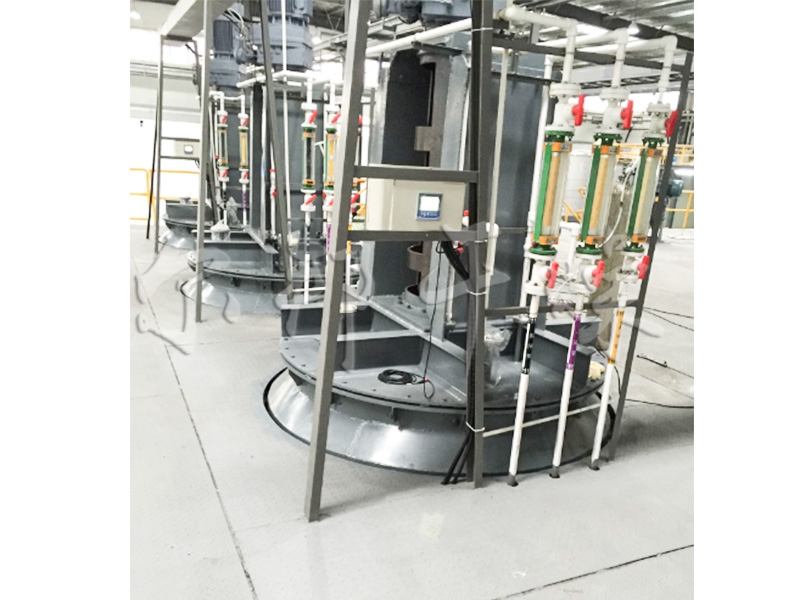

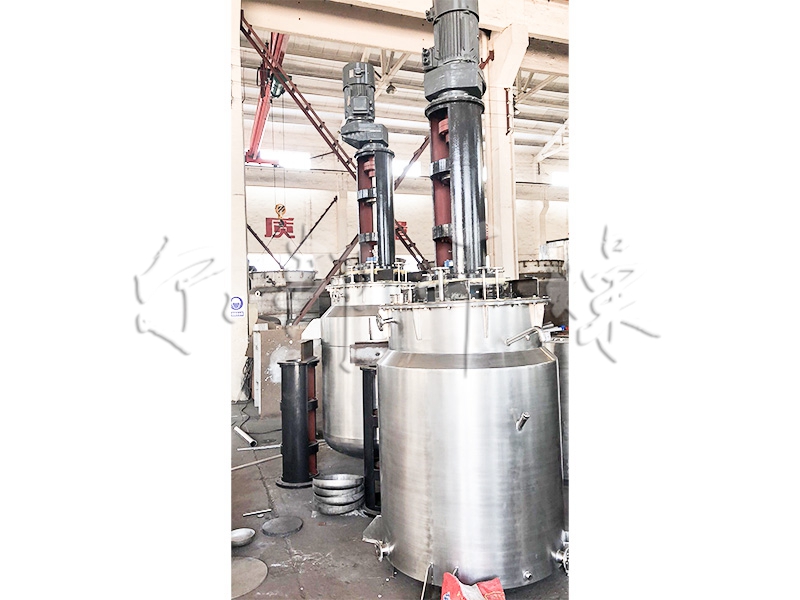

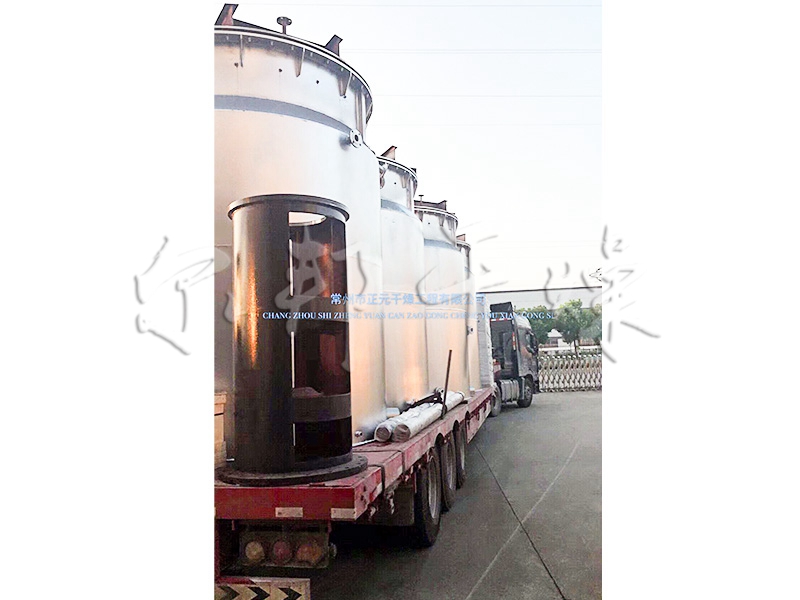

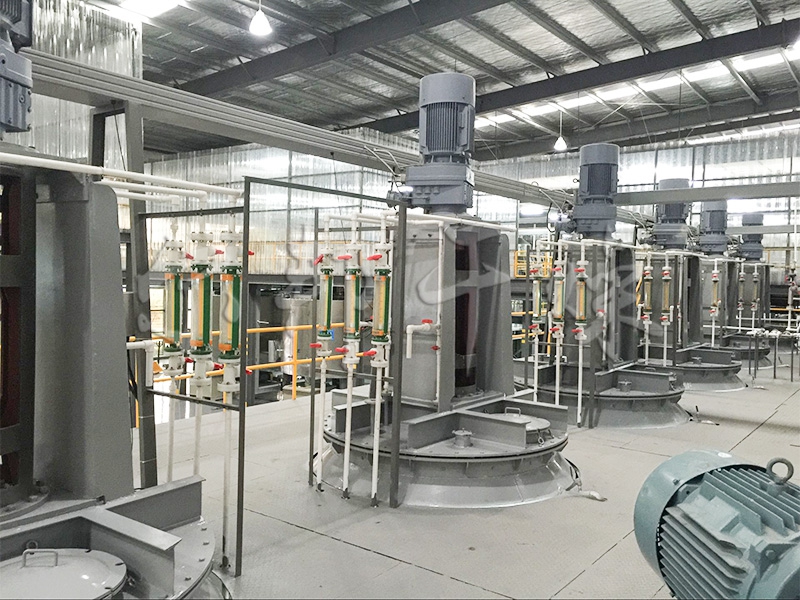

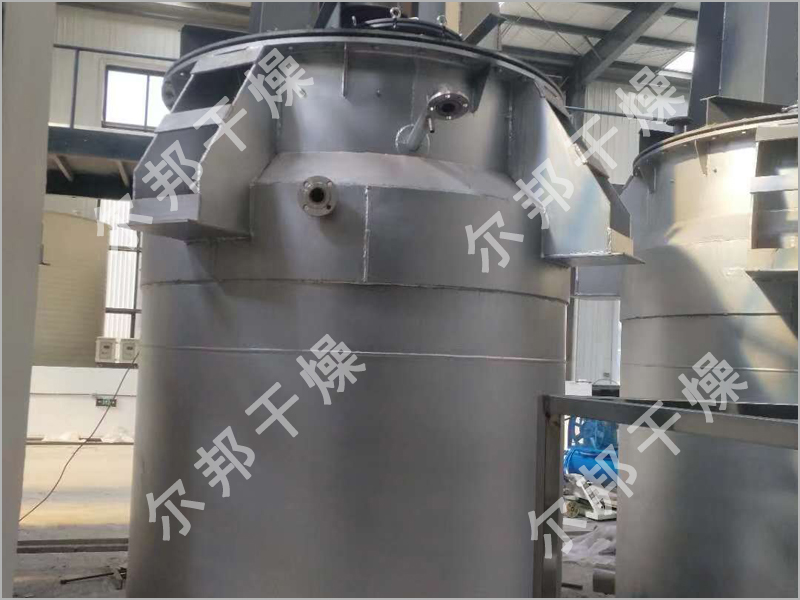

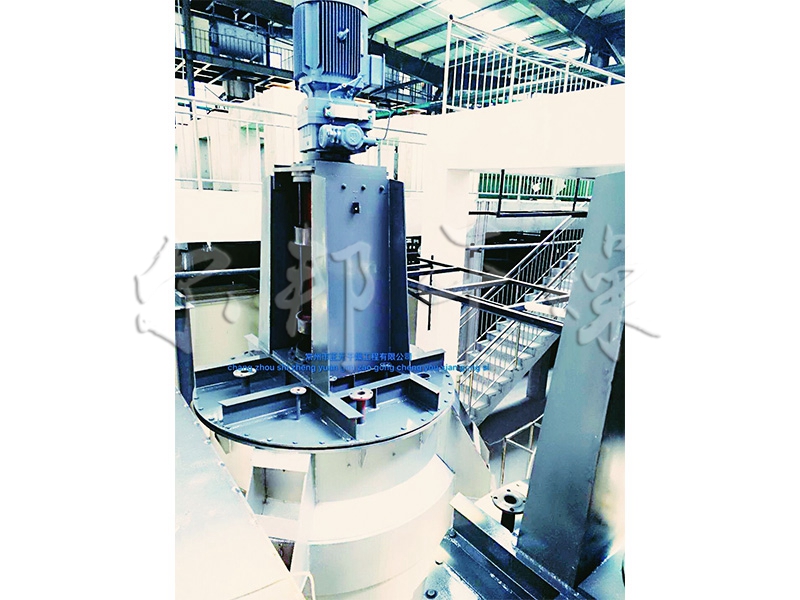

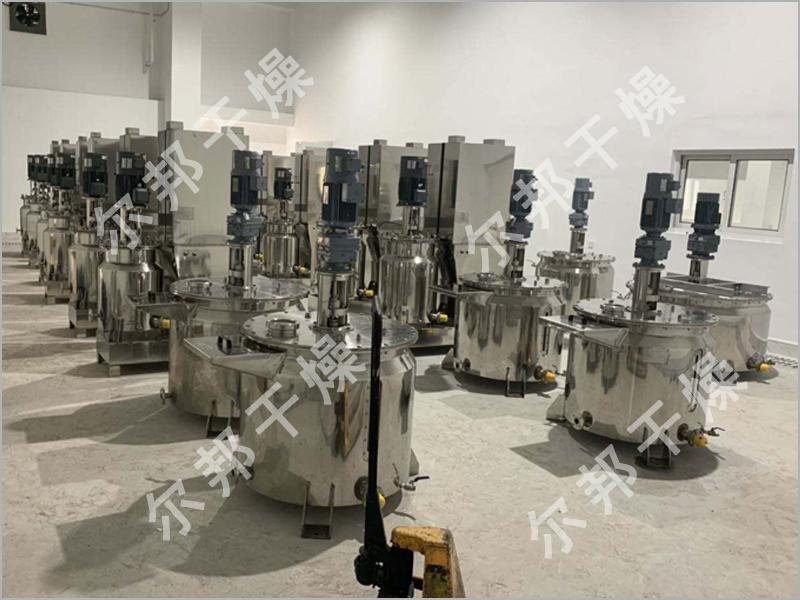

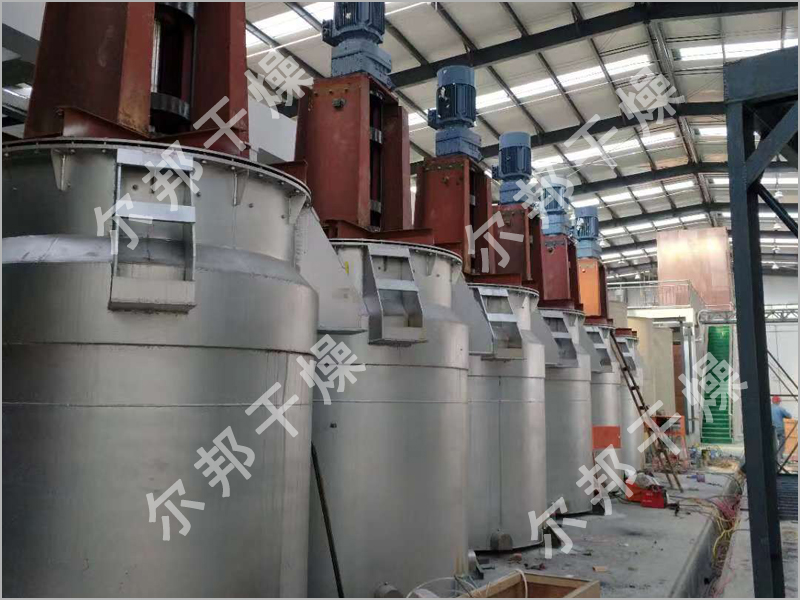

1.4  三元前驱体共沉淀反应釜专业厂家-常州市尔邦干燥设备有限公司

(自动控制PH值实验室及生产用三元前驱体反应釜)


规格型号:FYF型

1、有效容积: 20L;250L;1000L;6500L;10000L 。

2、材料: 316L不锈钢/钛材。螺栓、螺母材料316L不锈钢;支架碳钢喷塑处理

3、设计压力:常压;工作压力:常压

4、设计温度:80度 ;工作温度60度 ;

5、加热方式:夹套水浴电加热,夹套带保温;加热功率:5-15KW

6、结构形式:法兰开式,釜体带有溢流口,釜体内带有可拆卸挡流板;带有操作平台。

7、机械搅拌,转速0-1000转可调。电机功率:185-750W

8、搅拌桨形式:双层搅拌器

9、釜盖开口参数:测温口,进气口、排气口,压力表口,3个滴加口,加料口,一个PH计口(配PH计在线检测电极),进气口、排气口配阀,测温口配备热电偶。

10、自动控制PH值控制部分:(1个控制柜控制1台反应釜)



技术参数:

名  称

技术指标

部件配置及说明

显示控制方式

现场仪表

上下位机集中

温度控制、检测系统

控制范围:10~90℃(水浴加温)

控制精度:±0.5℃

配套智能控制数显高温油循环机

传感器:PT100(进口铂电阻)

温度变送器(SYBIO)

搅拌转速

控制系统

控制范围:

50~1000rpm

控制精度:±10rpm

电机:3KW交流电机(西门子)

变频器



pH控制、检测系统

范围:2.00-12.00

控制精度:±0.05

显示精度:±0.01

补碱速率:0~10L/hr自动调节

耐高温pH电极、导线(瑞士梅特勒)

变送器无极调速;流加碱液反馈控制;

补料控制

系统

补料速率范围:0~10L/hr, 连续可调

精度:± 2%

3路独立补料(1路用于pH调节)

蠕动泵





进料流加控制系统

NCM金属液和碱液流加控制范围:0~10L/H,控制精度:2%

氨水流加控制范围:0~10L/H,控制精度:2%

序号

项目

名称

规格

数量

1

温度控制

Pt100电极

德国Lambo,自带变送器

1

2



四氟侵入式电极护套

SYBIO

1

3



电加热高温循环器



1

4



循环泵

德国WILO RS25/8

1

5



冷却电磁阀

台湾强实CS AD-20-N-G2;口径:DN20;接口PT3/4

1

6

搅拌控制

变频器

3KW /380V,日本富士,用于控制3KW的变频电机

1

7

pH检测和控制

pH电极

瑞士梅特勒,InPro3030/120

2

8



导线

瑞士梅特勒

2

9



四氟侵入式电极护套

SYBIO

1

10



现场pH变送器

瑞士梅特勒工业多参数变送器MUlti 2-CH 1/4 DIN M300(双通道)

1

11



外控接口

4-20mA、0-5V、0-10V可选

3

12



蠕动泵软管

Norprene®Chemica软管  17# (内径:6.4mm,壁厚:1.6mm)(标准包装:15米/包)

1

13

控制系统

西门子PLC控制模块

1个反应釜1个控制器

1

14



立式机箱柜+电柜低压辅料成套

1个反应釜1个机柜

1

15



彩色液晶触摸屏

昆仑通泰或同等品牌,15寸

1



12、反应釜容积与产能

设备容积

20

250

1000

6500

10000

可根据客户要求购定制不同体积的反应釜,或采用人工调节PH.

产能(kg/24h)

3

80

150

2000

3000

功率(kw)

0.75

5.5

15

45

55

PH自动控制



1.5 需要常州市尔邦干燥设备有限公司制作的设备清单:

序号

设备名称

规格型号

设备约重(吨)

功率kw

单位

数量

1

永磁除铁器(管道除铁器)

DN50,9000GS,304不锈钢衬碳化钨

0.03



12

2

碱平衡罐

Φ1.5m,H1.0m,1000L,304内衬碳化钨
     (恒温加热,DN50)

0.8

20

5

3

盐平衡罐

Φ1.5m,H1.0m,1000L,304内衬碳化钨
     (恒温加热,DN50)

0.8

20

8

4

氨平衡罐

Φ1.5m,H1.0m,1000L,PP材质

0.3



5

5

※反应釜(带45kw变频器)

Φ2.5m,H:4.2m,6500L,内胆不锈钢316L或钛釜材质,8mm厚;变频转速280rpm数显;外胆304材质6mm;

3.5

45+40

8

6

洗涤机

2m3;Φ1.6m,H2.0m;长2.9m;

2.3

2.2

16

7

盘式干燥机

6吨每天,风机5.5KW,Φ3.5m,H4.0m
     底部传动5.5KW  (物料接触部分钛盘);底盘降温处理

3.5

22.5

2

8

混料机

LHY-5吨,内胆不锈钢喷碳化钨,重载启动,1.8m×4.65m×2.5m;

3

45

2

9

绞龙下料器

内胆316L不锈钢材料(物料接触部分做涂层处理)DN159;1.2m*0.5*0.6

1.2

1.5

2

10

小中试线/生产线整包设计安装工程(包括正极三元前驱体的工艺及设备设计、标准设备选型、非标准设备设计及选型、设备连接、设备基础、设备防腐、设备布置图、生产调试出合格的产品等)
