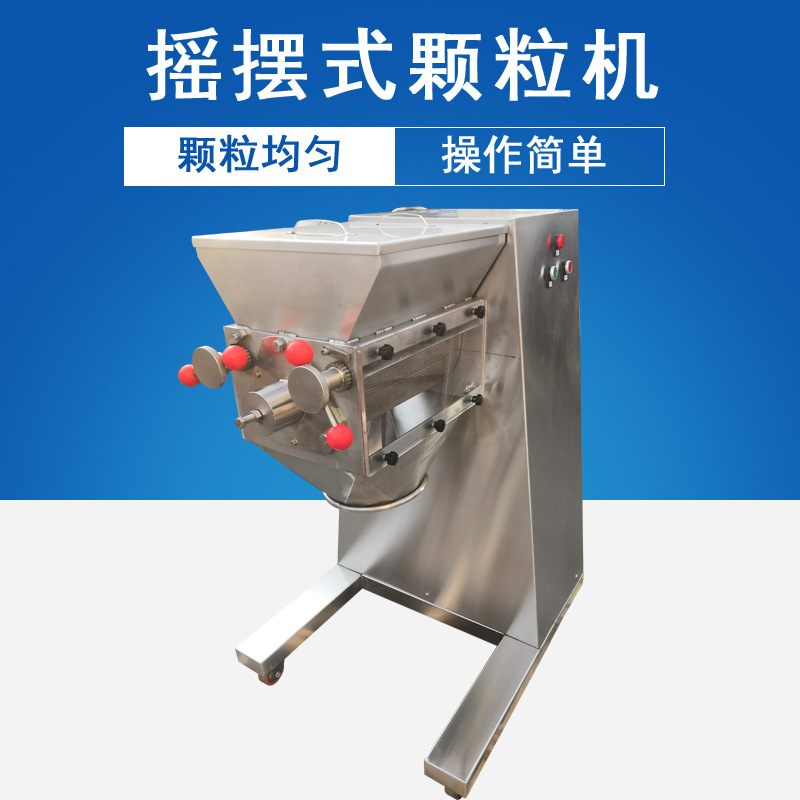

摇摆颗粒机尔邦干燥供应

来源:常州市尔邦干燥设备有限公司  发布时间:2020-4-18 15:26:42  点击量:

使 用 范 围:

摇摆式颗粒机可将混合的粉末状物制成颗粒,也可将块状的干料粉碎成所需的颗粒。摇摆式颗粒机适用

于制药厂、化工厂、食品厂、科研单位、实验室、医院、保健品厂批量生产。摇摆式颗粒机整机全部采

用不锈钢制造,符合GMP标准。



结构特点:

摇摆式颗粒机主要由加料斗、滚轴、筛网和机械传动系统等组成。它工作时,机械传动系统带动滚筒转

动,滚筒上有七根截面形状为梯形的“刮刀”,滚筒下面紧贴着带有用轮的管夹夹紧的筛的筛网。成团的

物料由加料斗加入,由于滚筒正反向旋转而刮刀对湿物料产生挤压和剪切作用。将物料挤过筛网成粒。

摇摆式颗粒机运行时,加料理和筛网位置的松紧直接影响制得颗粒的质量。加料斗中加料量多而筛网夹

得比较松时,由于滚筒旋转时能增加软材通过筛网的次数,均能使得的颗粒坚硬。

摇摆式颗粒机制得的颗粒一般粒径分布均匀,有利于湿粒均匀干燥。它的主要特点为旋转为旋转滚筒的

转速可以调节,筛网装卸容易,还可适当调节其松紧。机械传动系统全部密封在机体内,并附有调节系

统,提高了机件的寿命。但由于成粒过程是由滚筒直接压迫筛网而成粒的,物料对筛网的挤压力的摩擦

力均较大。使用金属筛网时易产生金属污染处方,而尼龙筛网由于容易破损需经常更换,在使用时应加

以注意。



构造说明:

长方体、有轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连结、伸向机外,机座前端设计为伸

出、着地广而平稳,因此不需安装、可任意放置室内使用。

颗粒制造装置: 转筒横卧装置在料斗下面,前后有轴承支座,它通过齿条的传动,作倒顺回转.端面的前轴承

座为活动式,装拆时|﹑只要旋下三个螺钉了,前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称

凸形连轴节,不受倒顺限制、装拆方便。

筛网夹管:装置在旋转筒的两旁,用钢管制造,中间开有一条长槽,筛网的两端嵌入槽内,转动手轮将筛

网包在旋转滚筒的外圆上,手轮内挡有棘轮撑住,松紧可以调节。

减速箱: 采用锅轮传动,速比为1:30,箱内可储机油,保障齿杆、齿轮和蜗轮付润滑良好及无噪音,蜗

轮外端,装有偏心杆带动齿杆往复运动,与啮合的齿轮轴即作倒顺回转运动。

机座电机:电机安装板与机坐铰链连接,另一端与螺母连接,当转动机座上手轮时调节丝杆旋转、螺母即带

动电机板上下、可调三角带松紧。



 使用说明:

使用方法:开动机器,将混合料倒入斗内,由旋转滚筒的摇摆作用,压挤物料过筛网形成颗粒,如粉碎块

子,应逐渐加入,不宜加满,以免受压过大,而使筛网易损

注意事项:粉斗内如粉末停止不下,切不可用手去铲,以免造成伤手事故,应用竹片铲或停车工作。



保养说明:

定期检查机件,每月进行一次,检查蜗轮、蜗杆、轴承等活动部分是否灵活和磨损情况,发现缺陷应及时

修复,不得勉强使用。

机器应放在干燥清洁的室内,其大气中不得含有虚含有酸类、及其它对机件有腐蚀性气体流动的场所使用。

机器一次使用完毕后或停工时,应取出旋转滚筒进行清洗和刷清斗剩余粉子,然后装妥,为下次使用做好

准备工作。

如使用时间较长,需要将机器全身揩擦干净,机件的光面涂上防锈油,用布缝罩好

1_05

型号

产量(kg/h)

功率(kw)

滚筒转速(r/min)

摇摆幅度(0)

滚筒直径(mm)

体积(cm)

重量(kg)

WK-60

20-30

0.55

46

360

60

54x32x85

70

WK-100

30-200

1.1

55

360

90

70x40x100

180

WK-160

60-300

2.2

55

360

160

100x81x122

280

WK-250

200-500

5.5

55

360

250

110x90x140

320

WK-300

300-800

7.5

55

360

300

130x110x150

500



1_10
